เครื่องอบผ้าใยหลวม

I. บทนำ

เครื่องอบผ้าแบบ Loose Fiber นี้เป็นเวอร์ชันปรับปรุงของเครื่องทำลมแห้งแบบดั้งเดิม โดยมีระบบอัตโนมัติระดับสูง ใช้งานง่าย ช่วงความเร็วที่ปรับได้กว้างสำหรับห่วงโซ่การอบแห้ง และประสิทธิภาพการใช้พลังงานสูง

ครั้งที่สอง คุณสมบัติทางเทคนิคหลัก

1. ใช้ระบบหมุนเวียนอากาศร้อนและแดมเปอร์ประหยัดพลังงาน ทำให้มั่นใจในประสิทธิภาพการใช้พลังงานและการอบแห้งที่สม่ำเสมอยิ่งขึ้น

2. โซ่ขับเคลื่อนหลักใช้การควบคุมความเร็วในการแปลงความถี่เพื่อปรับให้เข้ากับข้อกำหนดกระบวนการอบแห้งเส้นใยหลวมที่แตกต่างกัน

3. แต่ละห้องอบแห้งมีพอร์ตไอเสียอิสระ ช่วยให้สามารถปรับปริมาตรไอเสียตามสภาพการทำงานที่แตกต่างกัน ประหยัดพลังงาน

4. ห้องอบแห้งมีระบบควบคุมอุณหภูมิอัตโนมัติอิสระ ส่งผลให้อุณหภูมิเบี่ยงเบนน้อยที่สุด

5. อากาศเย็นถูกดึงเข้ามาที่ทางเข้าและทางออกเพื่อให้มั่นใจว่าอุณหภูมิของเส้นใยสม่ำเสมอหลังจากการอบแห้ง

6. แผ่นกรองทำความสะอาดง่าย

ที่สาม การกำหนดค่าหลัก

1. การแบ่งเขตหลัก: เครื่องอบผ้าแบบ Loose Fiber แบ่งออกเป็น 2 ส่วนคือ โซนอบแห้ง (3 ช่อง) และช่องส่งกำลัง

2. พัดลมหมุนเวียน: ติดตั้งพัดลมหมุนเวียนขนาด 15kW ที่ด้านบนของโซนอบแห้ง ทำให้การไหลเวียนของอากาศภายในห้องมีประสิทธิภาพมากขึ้น

3. การกระจายแรงลม: พัดลมหมุนเวียนมีแผ่นกั้นกระจายแรงลม ช่วยให้มั่นใจได้ถึงการไหลเวียนของอากาศที่ราบรื่นและสม่ำเสมอยิ่งขึ้น และรับประกันคุณภาพการอบแห้ง

4. โครงเหล็กห้องอบแห้ง: สร้างโดยใช้ท่อสี่เหลี่ยมมาตรฐานขนาด 2.5 มม.

5. การควบคุมอุณหภูมิ: ติดตั้งวาล์วไดอะแฟรมนิวแมติกที่เชื่อถือได้เพื่อควบคุมไอน้ำ รักษาอุณหภูมิให้คงที่ภายในห้องอบแห้งได้อย่างมีประสิทธิภาพ

6. การระบายน้ำ: ใช้ท่อระบายน้ำแบบถังกลับหัวประสิทธิภาพสูงพร้อมวาล์วบายพาส Y ช่วยให้สามารถนำท่อระบายน้ำกลับมาใช้ใหม่และการอนุรักษ์ไอน้ำได้อย่างมีประสิทธิภาพมากขึ้น

7. แผ่นตาข่ายส่ง: ทำจากตาข่ายสแตนเลส

8. ครีบกระจายความร้อน: 1 ช่องสองชุดโดยใช้การออกแบบแผลเกลียวอลูมิเนียม

9. แดมเปอร์ประหยัดพลังงาน: ติดตั้งแดมเปอร์ไฟฟ้า (ช่องควบคุมตามสัดส่วน) ที่ด้านบน ปรับขนาดการเปิดและปิดแบบเรียลไทม์ตามอุณหภูมิเพื่อประสิทธิภาพการใช้พลังงานที่มากขึ้น

10. การกำจัดเศษขยะใต้แผงตาข่าย: มีการติดตั้งแผ่นด้านล่างระหว่างแผงตาข่ายด้านบนและด้านล่างเพื่อให้ทำความสะอาดและรวบรวมขุยและขุยได้ง่าย

11. แต่ละช่องมีหน้าจอแบบเคลื่อนย้ายได้เพื่อการบำรุงรักษาและทำความสะอาดรายวันที่ง่ายดาย

12. มอเตอร์ขับเคลื่อนมีการควบคุมตัวแปลงความถี่ ช่วยให้สามารถปรับความเร็วการลำเลียงได้อย่างยืดหยุ่นตามต้องการ

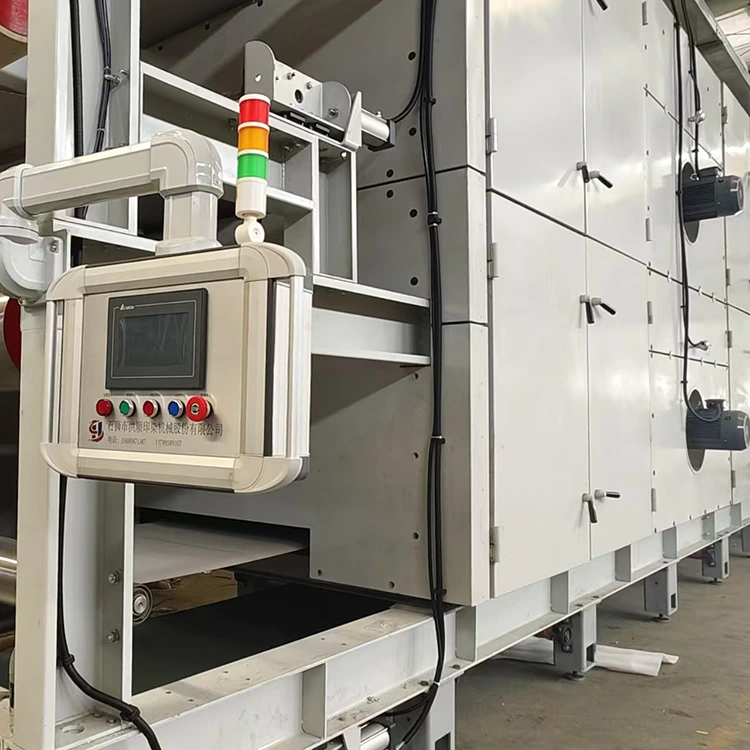

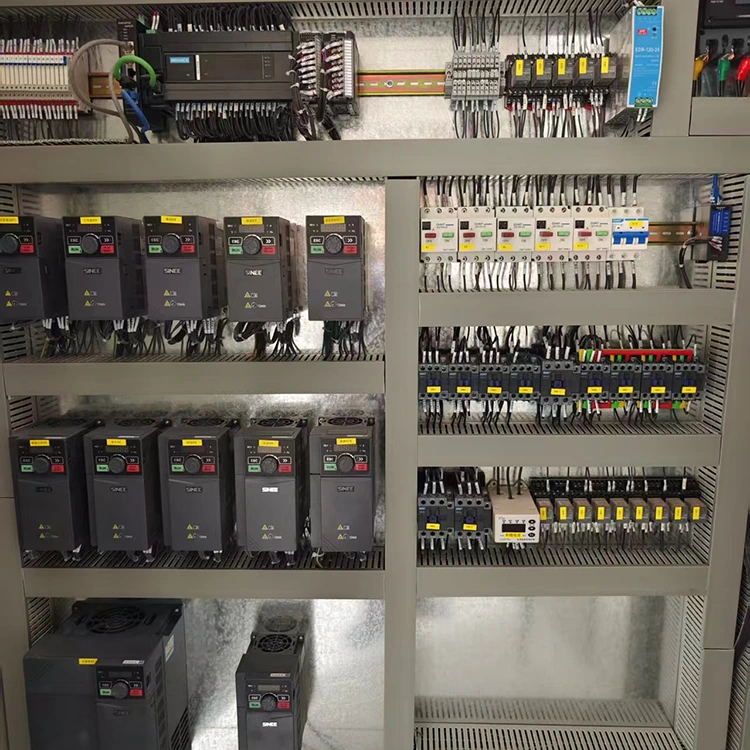

13. การควบคุมไฟฟ้า: การควบคุมหน้าจอสัมผัสด้วย PLC ในตัว ให้การทำงานที่ง่ายและจอแสดงผลที่ใช้งานง่าย

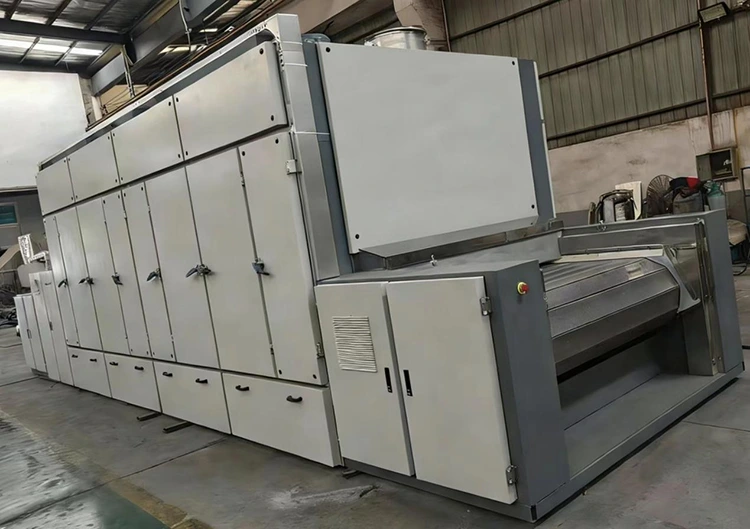

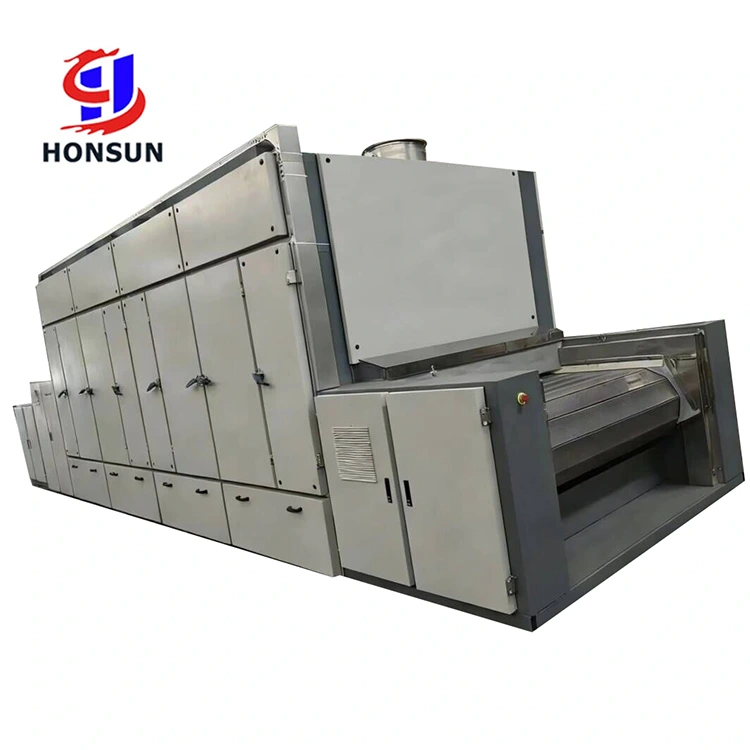

ภาพทางกายภาพ

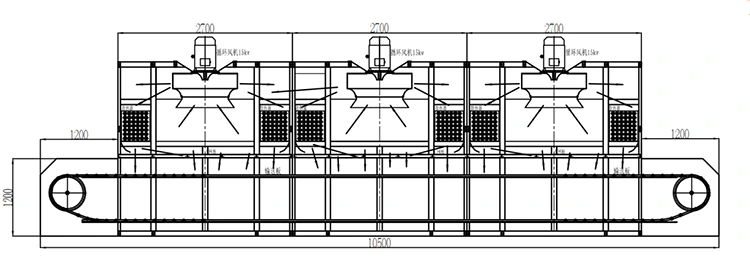

การเขียนแบบมิติด้านข้าง

การเขียนแบบมิติด้านหน้า
